鐵路用接地端子箱、不銹鋼集中接地箱

所屬分類：ENR-電氣化鐵路用
瀏覽次數：8592次
發布日期：2015-09-24 07:32:40

詳情介紹

ENR-XJD牽引變電所集中接地箱、AT所、分區所集中接地箱鐵路電氣化局項目用。

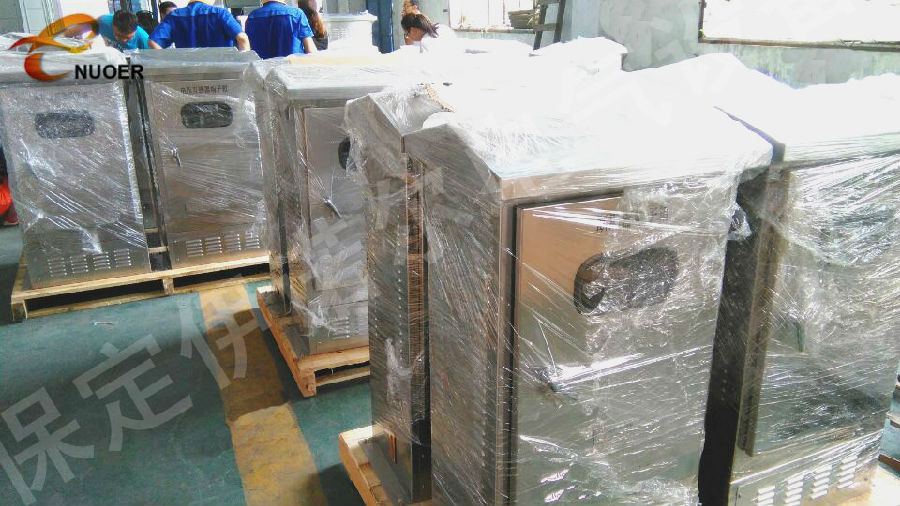

保定市伊諾爾電氣設備有限公司生產電纜接地箱、電纜分接箱、牽引變電所集中接地箱、AT所、分區所集中接地箱等接地產品。ENR-XJD集中接地箱是牽引變電所內的集中接地裝置,，提供主變壓器地、軌（架空）回流，以及并聯電容器組、所用變、動力變等設備的接地回流。箱體采用不銹鋼板材質，可滿足用戶提出的相應的備防塵、防水、散熱及密封等方面的要求，結構牢固，外形美觀。
二、主要組成部件:集中接地箱通常包括匯流銅母排、電流互感器、絕緣小磁柱以及電流回路二次端子排（含銅排、流互、端子排等）這些部件。
箱體材質：箱體采用不小于2.0mm不銹鋼板材質，具備防塵及密封性能，設計結構要求牢固，外形美觀。箱體前后兩側開門，便于設備的安裝、維護、檢查檢修等。箱體內設母排固定支架，前門、后門側各一對，共兩對。箱體底面設電纜穿孔，前門側6孔，后門側8孔，直徑100mm。穿孔均采用橡皮墊封堵。箱體下部側面設有散熱孔，便于通風保持干燥。箱體內設互感器二次保護接地小銅排，與互感器二次保護接地進行連接。內部側面安裝電流互感器二次接線端子排，端子排應采用端子排，安裝牢固，接線可靠。箱體下部應設電纜頭固定支撐或支架，便于輸入、輸出回流電纜的安裝與固定。
我公司也可以根據用戶提供的特殊電氣原理圖進行設計。用戶應提供詳盡的電氣原理圖等相關技術要求，提出所需電纜及輔助材料清單。
