一、概述

配網系統中性點經電阻接地方式在我國電網的應用也日益普及。
   在消弧線圈接地系統補償量獲選線無法滿足系統快速發展需要時，為了更好的限制系統過電壓水平以及快速的選擇和切除故障線路，多采用中性點經電阻接地方式、在發電系統中為了限制發動機出口流過的故障電流和限制過壓水平，也多采用中性點經電阻接地方式。
  中性點經電阻接地可有效限制間歇弧光接地過電壓、降低系統操作過電壓、消除系統諧振過電壓、方便配置單相接地故障保護、可在短時間內有效切除故障線路。從而降低系統設備的絕緣水平，延長系統設備的使用壽命，提高系統運行的安全可靠性。

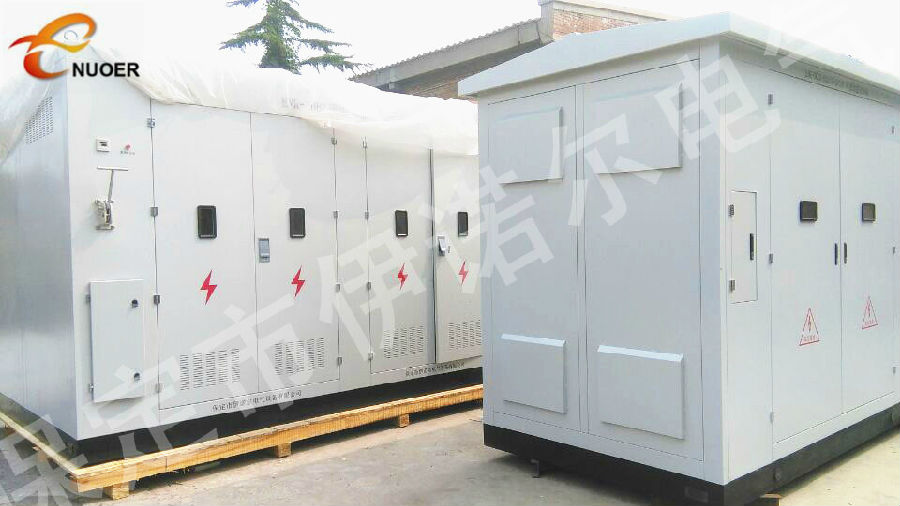

保定市伊諾爾電氣設備有限公司生產中性點接地保護系列產品、繼電保護裝置、過電壓保護裝置。公司所生產的系列ENR-BNR變壓器中性點接地電阻柜是6-35KV配電網中變壓器中性點接地保護成套設備，目前已應用于以電纜線路為主的城市配電網、大型工業企業、工廠、機場、港口、地鐵等重要電力用戶配電網以及發電廠廠用電系統。

伊諾爾電氣所生產的電阻器采用不銹鋼或不銹鋼電熱合金材料，具有電導率高、溫度系數高、耐腐蝕、耐高溫、抗氧化能力強、抗拉強度高及阻值穩定等特點，產品運行安全可靠。

中壓配電系統中，如果變壓器為三角形接法，則需加裝Z型接地變壓器，以便為系統人為引出中性點，以加裝中性點接地電阻。

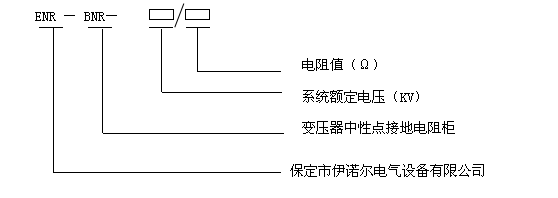

二、型號說明

三、一般使用條件：

1、海拔高度：不超過4000m；

2、環境溫度：-40℃～+65℃；

3、相對濕度：不大于95%（25℃）；

4、安裝場所：空氣中不含化學腐蝕氣體和蒸氣；

5、電網頻率：48～52Hz（50 Hz系統），58～62 Hz（60 Hz系統）；

6、適用于：戶內、戶外；

7、電阻安裝點：正常狀態下中性點位移不超過運行相電壓的3%。

注：特殊使用條件，請?jiān)谟嗀洉r詳細提出。

四、執行標準

根據用戶技術協議要求

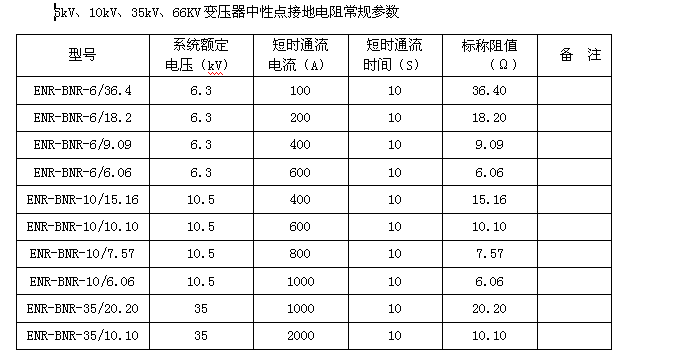

五、常用規格型號、技術參數

注：1、電阻柜阻值可從1歐姆到2000歐姆，電流從1安培到2000安培設計，允許通流時間10s、15s、30s、60s、2h。電阻值的誤差±3%。
    2、電阻柜用于戶外或戶外，柜體采用不銹鋼板或冷軋鋼板噴塑，耐腐蝕、防護等級高。
    3、可加裝隔離開關，檢修方便，也可加溫濕度控制裝置。
    4、可加裝智能監控裝置，可監測電阻柜正常運行狀態下中性點不平衡電流、電阻片、電阻柜內的溫度，也可以監測發生單相接地故障瞬間的電流以及記錄接地動作次數，并預留通訊接口，可將檢測、記錄的信息傳遞至主控室。

六、訂貨須知

訂貨時請告知以下參數

1、系統額定電壓：(kV)；

2、短時允許電流：（A）；

3、標稱電阻值：（Ω）；

4、是否加裝電流互感器（CT）：CT變比及容量，復合誤差；

5、進出線方式：上進下出，下進下出，可選；

6、短時允許通流時間：（S）；

7、電阻柜的材質、柜體（IP）防護等級、色標及安裝地點；

8、是否需要加裝接地記錄及溫濕度控制裝置；

9、是否需加裝隔離開關，以備檢修。

 如需詳細產品資料請聯系伊諾爾電氣客服

電話：0312-3265137
